NTC热敏电阻是最简单且性价比最高的温度传感器组件，可轻松获取项目的温度数据。广泛的应用在气象站、家庭自动化系统以及设备控制和保护电路。它是一款是模拟传感器，因此与需要特殊库和大量代码的数字温度传感器相比，代码相对简单。

在本文中，我将解释热敏电阻的工作原理，然后向您展示如何使用Arduino设置基本的热敏电阻电路，该电路将温度读数输出到串行监视器或LCD。

热敏电阻的工作原理

热敏电阻是可变电阻，它的阻值会随温度的升高而改变。根据其电阻对温度变化的响应方式对其进行分类。在负温度系数（NTC）热敏电阻中，电阻随温度的升高而减小。在正温度系数（PTC）热敏电阻中，电阻随温度的升高而增加。

NTC热敏电阻是最常见的，这就是我们将在本教程中使用的类型。NTC热敏电阻由半导体材料（例如金属氧化物或陶瓷）制成，该材料经过加热和压缩以形成对温度敏感的导电材料。

导电材料包含允许电流流过的电荷载流子。高温会导致半导体材料释放更多的载流子。在由氧化铁制成的NTC热敏电阻中，电子是电荷载流子。在氧化镍NTC热敏电阻中，载流子是电子空穴。

热敏电阻的基本电路

让我们构建一个基本的热敏电阻电路以了解其工作原理，以便稍后将其应用于其他项目。

由于热敏电阻是可变电阻，因此在计算温度之前，需要测量电阻。但是，Arduino无法直接测量电阻，只能测量电压。

Arduino将在热敏电阻和已知电阻之间的一点上测量电压。这被称为分压器。分压器的公式为：

$V_ {out} = V_ {in} timesï¼ frac {R2} {R1 + R2}ï¼$

就热敏电阻电路中的分压器而言，上式中的变量为：

$V_ {out}ï¼çæçµé»ä¸å·²ç¥çµé»ä¹é´ççµå\ V_ {in}ï¼ V_ {cc}ï¼å³ 5V \ R1ï¼å·²ç¥çµé»å¼\ R2ï¼çµé» of çæçµé»$

可以重新排列和简化该方程式以解决热敏电阻的电阻R2：

$R2 = R1 timesï¼ frac {V_ {in}} {V_ {out}}-1ï¼$

最后，使用Steinhart-Hart方程将热敏电阻的电阻转换为温度读数。

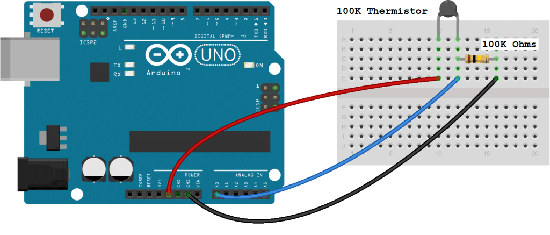

像这样将热敏电阻和电阻连接到Arduino：

电阻的值应大致等于热敏电阻的电阻。在这种情况下，我的热敏电阻的电阻是100K欧姆，所以我的电阻器也是100K欧姆。

热敏电阻的制造商可能会告诉您它的电阻，但是如果不是，则可以使用万用表进行查找。如果您没有万用表，则可以按照我们的 Arduino欧姆表教程，使用Arduino制作欧姆表。您只需要知道热敏电阻的大小即可。例如，如果您的热敏电阻电阻为34,000欧姆，则它是10K热敏电阻。如果为340,000欧姆，则为100K热敏电阻。
