这是一款使用NTC热敏电阻根据房间温度线性控制风扇速度的电路，通过它可以根据室温自动线性地控制风扇的速度。该温度控制风扇电路使用晶闸管进行功率控制，因此非常高效。也可以将同一电路用于自动温度控制的交流电源控制。

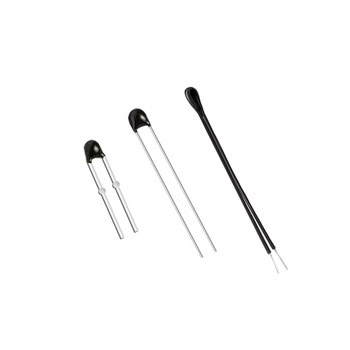

在该电路中，所使用的温度传感器是NTC热敏电阻，即具有负温度系数的热敏电阻。25°C下的热敏电阻电阻值约为10KΩ。

运算放大器A1本质上用作I至V（电流至电压）转换器，并将温度变化转换为电压变化。为了放大由于温度变化引起的电压变化，使用了由运算放大器A2，A3和A4组成的仪表放大器。电阻R2和齐纳二极管D1的组合用于生成参考电压，因为我们只想放大由于温度变化引起的电压变化。

运算放大器μA741（IC2）用作比较器。比较器的一个输入是仪表放大器的输出，而另一个输入是经过降压，整流和适当衰减的交流电压采样。这是一个负向脉动直流电压。可以看出，随着温度的升高，IC2的引脚2越来越负，因此正向输出脉冲的宽度（引脚6）随温度线性增加。因此，IC2在该电路中用作脉冲宽度调制器。比较器的输出耦合到光耦合器，该光耦合器又控制输送到风扇（负载）的交流电源。

该电路具有很高的灵敏度，并且输出RMS电压（跨负载）可以在120V至230V之间变化（对于22°C至36°C的温度范围），因此速度变化很大。还要注意，速度线性变化，而不是逐步变化。此外，由于使用了光耦合器，因此控制电路与电源电路完全隔离，从而增加了安全性。注意，对于任何给定的温度，可以通过适当调节电位计VR1和VR2将风扇的速度（即负载上的电压）调节到所需值。

电位计VR1最初应保持在中间位置，以从仪表放大器获得大约40的增益。随后可以对其进行微调，以获得风扇速度的线性变化。
