电路图设计说明

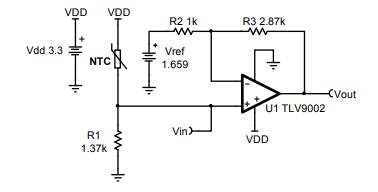

下面温度传感电路图使用与
负温度系数(NTC热敏电阻)串联的电阻器热敏电阻形成分压器，产生线性输出电压。该电路使用一个非反向运算放大器，该放大器具有对偏移的反向参考并获得信号。这有助于充分利用ADC分辨率并提高测量精度。
设计说明:
1. 线性工作区采用运算放大器。线性输出波动通常在aol测试中指定。
2. Vin被连接到输出电压的正温度系数。 纠正NTC输出电压，切换R1和NTC热敏电阻的位置。
3. R1根据温度范围和NTC值选择。
4. 可以使用DAC或分压器创建Vref。如果使用分压器，等效电阻分压器的电压将影响电路的增益。
5. 高值电阻降低放大器和电容电路的相位裕度引入额外的噪声。建议使用约10kΩ或更小的电阻值。
6. 放置在与所述电容器并联，以限制带宽，提高稳定性并提供反馈电阻有助于降低噪音。
设计模拟DC转换数据
AC输出数据
