特性
•小尺寸0603类型(L0.6×W0.3×T0.3mm)系列。
•无铅产品。
采用无铅端子电极和电镀(nis)，该产品具有良好的可焊性和钎焊性耐热性，
与传统共晶材料相比混合焊料和无铅焊料(锡、银、铜等)。
•产品符合RoHS指令
符合RoHS指令:这意味着，符合根据欧盟指令2002/95/EC，铅，镉，汞，
六价铬和特定溴基火焰阻燃剂，PBB和PBDE，除了豁免的应用程序。
•良好的可焊性。
•分层内部电极结构。
•产品系列提供广泛的电阻和B常量。
•焊接后电阻值稳定性好。
•0603,1608和1005型号提供3种不同的形状相同的电阻温度特性。
•获得更少的低浮动电容(使用TCXO)在高频率地区
Y轴：记录
应用程序
•温度传感器
•温度补偿
使用设置
•与移动通信相关的设备TCXOs(温度补偿型石英振荡器)，射频电路(功率安培电路、温度监控电路)、
液晶面板温度补偿电路，电池组温度补偿电路
•计算机相关设备CPU外围温度监控电路，温度监控DVD刻录、温度光拾取补偿电路硬盘中的补偿电路
•" / DSC设备自动对焦电路，柱塞外围电路，电池组温度控制电路
•与汽车音响相关的设备各种类型的拾取温度补偿电路，温度补偿各种类型电路的补偿
•光通信相关设备激光传输电路温度补偿
形状和尺寸
电极材料
内部:Pd
外部:Ag / Ni / Sn
|
类型 |
L |
W |
T |
B |
|
0603 |
0.6±0.03 |
0.3±0.03 |
.3±0.03 |
0.1min |
|
1005 |
1±0.05 |
0.5±0.05 |
0.5±0.05 |
0.1 min |
|
1608 |
1.6±0.1 |
0.8±0.1 |
0.8±0.1 |
0.2 min |
|
2012 |
2±0.2 |
1.25±0.2 |
0.7±0.2 |
0.2 min |
Pc板图
|
类型 |
a |
b |
c |
|
0603 |
0.25 to 0.35 |
0.2 to 0.3 |
0.25 to 0.35 |
|
1005 |
0.3 to 0.5 |
0.35 to 0.45 |
0.4 to 0.6 |
|
1608 |
0.6 to 0.8 |
0.6 to 0.8 |
0.6 to 0.8 |
|
2012 |
0.9 to 1.2 |
0.7 to 0.9 |
0.9 to 1.2 |
构造图

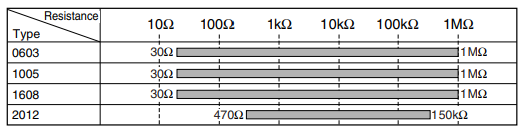

电阻值范围
