其中：
T1是开尔文的第一个温度点
T2是开尔文的第二个温度点
R1是温度T1的热敏电阻，单位为欧姆
R2是温度为T2的热敏电阻，单位为欧姆
热敏电阻B值计算示例
在10kΩ的NTC热敏电阻具有3455的温度范围内25之间至100的B值直径：在25℃下计算其电阻值，并取出在100℃时的阻值。
数据给出：B=3455，R1=10kΩ的在25℃。为了将温度标度从摄氏度转换为℃到开尔文度，加上数学常数273.15

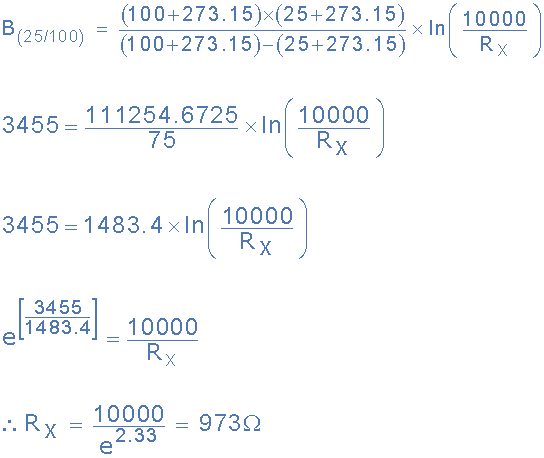

R1的值已经作为其10kΩ基极电阻给出，因此R2在100℃时的值计算如下：

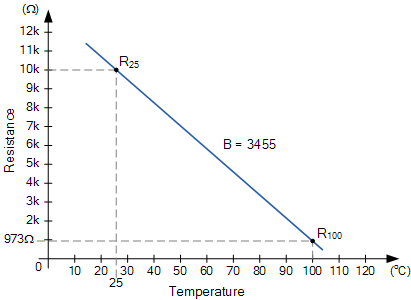

给出以下两点特征图：
请注意，在这个简单的例子中，只发现了两个点，但通常热敏电阻随温度的变化指数地改变它们的电阻，因此它们的特性曲线是非线性的，因此计算的温度点越多，曲线就越准确。
温度
（℃） |
10 |
20 |
25 |
三十 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
110 |
120 |
电阻
（Ω） |
18476 |
12185 |
10000 |
8260 |
5740 |
4080 |
2960 |
2188 |
1645 |
1257 |
973 |
765 |
608 |
这些点可以如图所示绘制，以便为10kΩNTC热敏电阻提供更准确的特性曲线，其B值为3455。
NTC热敏电阻特性曲线
此图就是典型的负温度系数（NTC）曲线，其电阻随温度升高而降低。
