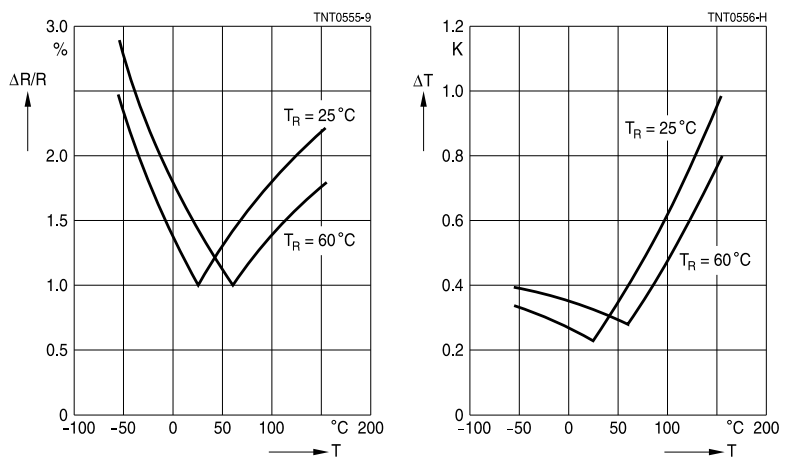

图1 图2
TR = 25°C和25°C时的电阻容差 TR的温度耐受性= 25°C和
TR = 60℃ TR = 60℃
图1显示了两种不同的数值计算的电阻容差特性
额定温度TR = 25°C，TR = 60°C。 图2显示了温度容差相同的情况。
每个公差的最小值在相应的额定温度下。
额定电阻容差的影响

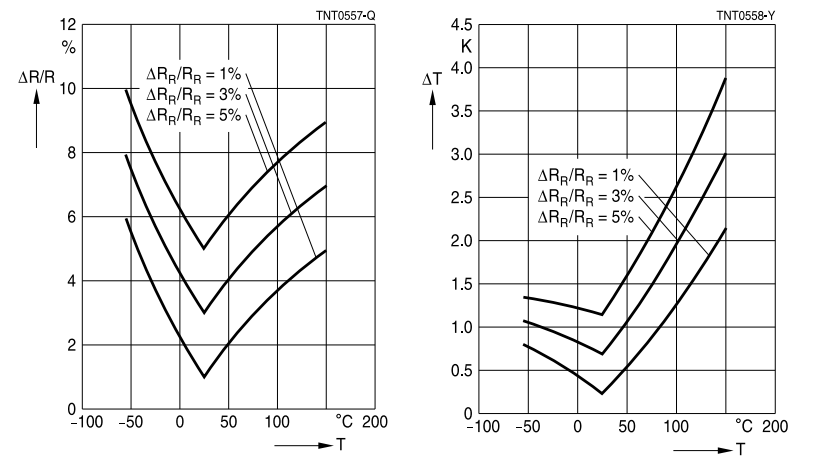

图3 图4
ΔRR/ RR的电阻容差= 1％， 耐温度ΔRR/ RR = 1％，
ΔRR/ RR = 3％，ΔRR/ RR = 5％ ΔRR/ RR = 3％，ΔRR/ RR = 5％
不同额定电阻容差ΔRR/ RR的电阻容差特性为
如图3所示。曲线以恒定值移位（见公式1）。 气温
公差表现与电阻公差相似。 主要区别在于曲线
不仅仅是位移，因为温度公差定义为电阻容差乘以
通过温度相关温度系数α的倒数值（见公式
2）。 图3和图4基于NTC B57861S0103 + 040。 符号+是不同的通配符
额定电阻容差。
额定B值容差的影响
图6显示了不同额定B值公差对电阻容差的影响
特点。 B越高意味着电阻容差曲线的斜率越高。 这也可以
从（公式1）直接验证。 图5显示了温度容差的相同情况。
两个数字都将NTC B57861S0103F045（B值容差= 0.3％）与NTC进行比较
B57861S0103F040（B值公差= 1％）。

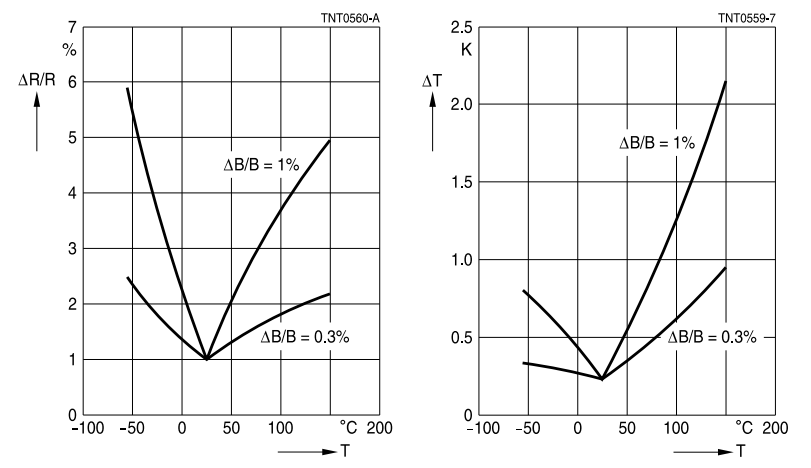

图6 图5
ΔB/ B的电阻容差= 0.3％和 ΔB/ B的温度容差= 0.3％和
ΔB/ B = 1％ ΔB/ B = 1％
